Слюда прокладочная
СПМ: С — слюда; П — прокладка; М – мусковит;

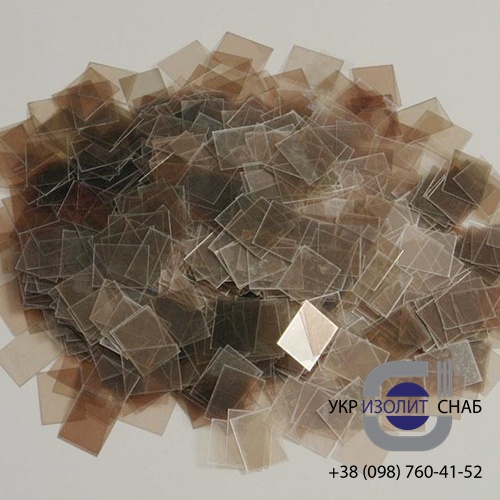

Детали слюдяные прокладочные прямоугольной и круглой формы.
СПМ широко используют при изготовлении электронных приборов, так же применяются для электрической изоляции и крепления внутренней арматуры в электронных приборах. Основным сырьем для производства деталей является слюда мусковит. Производство деталей осуществляется методом штамповки.
Область применения: для применения в электрических машинах, аппаратах, нагревательных приборах или др. приборах в качестве изоляционных прокладок; а также в виде каркасов и оснований нагрев. элементов, прокладок и перегородок (в частности, в производстве микроволновых печей и др.)
| Размеры, мм | Толщина, мм |
| Не более 120 по большей стороне | 0,35 +0,30 -0,25 |
Номинальные размеры (длинна и толщина) пластин устанавливаются при заказе по согласованию с потребителем.
Технические характеристики СПМ ТУ 5724-025-00281944-01
| Наименование показателя | Норма для прокладочной слюды СПМ |
| Допускаемые отклонения от номинальных размеров длинны и ширины, мм не более | ± 1 |
| Разность толщины по недоснятию, мм, не более | 0,02 |
| Характер поверхности | Ровная, слабоволнитая и волнистая |
| Величина захождения краевых(считая по перпендикуляру к кромке) не более, при толщине: | |
| До 0,35 мм(включительно) | 3 |
| Свыше 0,35 мм | 5 |
| Величина захождения краевых неровностей(заусеницы и выхваты), мм, не более | 0,5 |
| Длина линии отлома углов (по кратчайшему расстоянию между сточками отлома, лежащими на смежных сторонах), мм, не более | 2 |
| Проколы, зажимистость, протыкающие минеральные включения | Не допускается |
| Испытательное напряжение в течение 1 минуты для пластинок толщиной 0,10- 0,15 мм с длинной наименьшей стороны 17мм и более | 2000 |
Фасовка: Пластины складывают в пачки высотой не более 150 мм и обертывают целлюлозной пленкой по ГОСТ 7730 или бумагой по ГОСТ 8273
