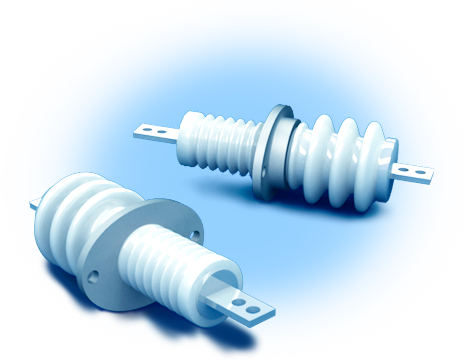

ИЗОЛЯТОРЫ ПРОХОДНЫЕ АРМИРОВАННЫЕ
Изоляторы проходные выпускаются для распределительных устройств как внутренней, так и наружной установки. Изоляторы предназначены для проведения и изоляции токоведущих частей закрытых и открытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение от 6 до 35 кВ частоты до 100 Гц. Изоляторы армируются фланцами из чугуна или алюминиевого сплава с помощью портландцемента. Токопроводящие шины выполнены из алюминия.
| Наименование изолятора | Обозначение чертежа | ГОСТ, ТУ, МЭК | Класс напряже- ния, кВ | Длина пути утечки тока не менее, см | Н, мм | D наружный, (арматура) мм | Масса, кг | Эскиз | |
| номин. | пред. откл., ± 10% | ||||||||
| ИП-6/400-3,75 УХЛ2 | ИМЖК.686152.003СБ | ГОСТ 22229-83 | 6 | 12 | 385 | 165 | 3,6 | 0,36 |  |
| ИП-10/630-7,5 УХЛ2 | ИМЖК.686152.003-05СБ | ГОСТ 22229-83 | 10 | 20 | 470 | 205 | 6,3 | 0,63 | |
| ИП-10/1000-7,5 У3 | ИНЯЖ.686153.013СБ (2ИХ.803.064СБ) | ГОСТ 22229-83 | 10 | — | 500 | 190×190 | 6,0 | 0,6 | |
| ИП-10/1600-7,5 У3 | ИНЯЖ.686153.012СБ (2ИХ.803.065СБ) | ГОСТ 22229-83 | 10 | — | 500 | 190×190 | 6,8 | 0,68 | |
| ИП-24/31500-30 УХЛ2 для атомных электростанций | ИЛЯН.686155.017СБ | ГОСТ 22229-83 | 24 | 40 | 545 | 1030 | 239,0 | 23,9 | |
| ИПЭ-6 У2 для экскаваторных токоприемников | ИНЯЖ.686152.001СБ (2ИХ.803.077СБ) | ТУ 16-528.084-76 | 6 | — | 560 | 340 | 35,0 | 3,5 | |
| ИПЭ-10-1 У2 | НИЮД.686153.021 СБ | Конструкторский документ | 10 | — | 630 | 340 | 46,0 | 4,6 | |
| МГо-110 У1 | ИТЖШ.686112.003СБ (6ВД.280.003) | ТУ 16-528.003-72 | — | 190 | 1100 | 408 | 137,0 | 13,7 | |
| МГг-110 У1 | ИТЖШ.686155.001СБ (6ВД.280.001) | ТУ 16-528.003-72 | — | 106 | 670 | 430 | 92,0 | 9,2 | |
| ИПУ-10/630-7,5-I УХЛ1 овальный фланец | НИЮД.686153.020СБ | ГОСТ 22229-83 | 10 | 30 | 580 | 215 | 6,5 | 0,65 | |
В условном обозначении типа изоляторов ИП, ИПУ, ИПР, ИПЭ буквы и цифры обозначают:
И – изолятор;
П – проходной;
У – усиленное исполнение внешней изоляции (категория Б по ГОСТ 9920-89);
Р – ребристый;
Э – экскаваторный;
6; 10; 24; 35 – номинальное напряжение, кВ;
400; 630; 1000; 1600; 31500 – номинальный ток, А;
3,75; 7,5; 30 – минимальная разрушающая сила на изгиб, кН;
I – модификация;
УХЛ, У, Т – климатическое исполнение для районов с умеренным и холодным, и тропическим климатом;
1; 2; 3 – категория размещения (эксплуатация) соответственно на открытом воздухе, под навесами, в закрытых помещениях по ГОСТ 15150-69.
Изоляторы МГо-110 У1, МГг-110 У1 применяются в выключателях типа МГ-35 и МГ-110 для ремонтных целей и предназначены для работы на открытых подстанциях в качестве опор, изоляторов гасительной камеры, служат защитой от атмосферных осадков маломасляных выключателей горшкового типа.
В условном обозначении типа изолятора буквы и цифры обозначают:
МГ – для маломасляного выключателя горшкового типа;
г – изолятор гасительной камеры выключателя;
о – изолятор, служащий опорой в выключателе;
110 – номинальное напряжение, в киловольтах;
У – климатическое исполнение;
1 – категория размещения.
ИЗОЛЯТОРЫ ПРОХОДНЫЕ НЕАРМИРОВАННЫЕ
Материал изоляционной части – материал керамический электротехнический подгруппы 110 ГОСТ 20419-83. Отвечают требованиям ГОСТ 5862-79.
| Наименование изолятора | Обозначение чертежа | ГОСТ, МЭК | Класс напряжения, кВ | Длина пути утечки тока не менее, см | Н, мм | D наружный, мм | Масса, кг | Эскиз | |
| номин. | пред. отклонение, ±10% | ||||||||
| ИПР-6-I УХЛ2 | НИЮД. 390-01 | ГОСТ 5862-79 | 6 | — | 160 | 80 | 1,2 | 0,12 | |
| ПНК-3 УХЛ1 | НИЮД.757523.062 | ГОСТ 5862-79 | 3 | — | 115 | 90 | 0,42 | ±7% 0,029 | |
| ПНК-6 УХЛ1 | НИЮД.757523.063 | ГОСТ 5862-79 | 6 | — | 155 | 90 | 0,645 | ±7% 0,045 | |
| ПНК-10 УХЛ1 | НИЮД.757523.064 | ГОСТ 5862-79 | 10 | — | 195 | 90 | 0,87 | ±7% 0,06 | |
| ПНК-10 УХЛ | НИЮД.446 | ГОСТ 5862-79 | 10 | 30 | 195 | 97 | 1,00 | 0,1 | |
| ИК-6 | 2ИП.813.106 (Э-104) (КН-6) | ГОСТ 5862-79 | 6 | 18 | 192 | 100 | 1,00 | 0,1 | |
| ИК-10 | 2ИП.813.107 (Э-105) (КН-10) | ГОСТ 5862-79 | 10 | 20 | 247 | 100 | 1,60 | 0,16 | |
| Пр-Вр-У-22 | ИШУМ.757523.079 (5933) (8ИВ.813.049) | ГОСТ 5862-79 | 20 | 40 | 500 | 180 | 10,00 | 1,0 | |
| ПР-ВР-У-38 | ИНШЮ.757523.041 | ГОСТ 5862-79 | 35 | — | 704 | 260 | 20,00 | 2,0 | |
| ПР-А-У-38 | ИНЯЖ.757523.016(5925а) (2ИХ.813.221) | ГОСТ 5862-79 | 35 | — | 550 | 190 | 13,10 | 1,31 | |
| ПР-А-22 | ИЛЮТ.757513.058 (2036) (2ИХ.813.222) | ГОСТ 5862-79 | 20 | — | 449 | 140 | 5,0 | 0,5 | |
| Пр-Вр-11 | ИШУМ.757523.055 (5861) (2ИХ.813.224) | ГОСТ 5862-79 | 10 | 20 | 400 | 150 | 3,40 | 0,34 | |
| Пр-Вр-11 | ИНЯЖ.757523.068 (2530) (2ИХ.813.233) | ГОСТ 5862-79 | 10 | 20 | 400 | 150 | 5,40 | 0,54 | |
| ПМ-3А | ИМБШ.757523.058 (5505) (2ИХ.813.094) | ГОСТ 5862-79 | 6 | — | 375 | 98 | 3,80 | 0,38 | |
| ПМ-3И | ИНЯЖ.757523.015 (Э-55) (2ИХ.813.215) | ГОСТ 5862-79 | 10 | — | 425 | 114 | 4,20 | 0,42 | |
| ИРШ-6 | ИНЯЖ.757513.022 (5504) (2ИХ.813.093) | ГОСТ 5862-79 | — | — | 148 | 124 | 1,46 | 0,146 | |
| 8АШ.720.018 | 4142.686152.350Р-023-05 | ГОСТ 5862-79 | 1 | — | 45 | 75 | 0,3 | 0,03 | |
| 8АШ.720.020 | 4142.686152.350Р-02-03-02 | ГОСТ 5862-79 | 1 | — | 94 | 100 | 0,89 | 0,089 | |
| ЗТ 49 | ИНЯЖ.757513.017 (2ИХ.813.231) | ГОСТ 5862-79 | 16 | — | 330 | 250 | 17,60 | 1,76 | |
| ЗТ-1172 | ИНЯЖ.757523.039 (2ИХ.813.226) | ГОСТ 5862-79 | 20 | — | 272 | 240 | 11,30 | 1,13 | |
| ПМА-10-1 УХЛ2 | НИЮД.757523.051 | ГОСТ 5862-79 | 10 | 35 | 320 | 100 | 2,60 | 0,26 | |
| ИПК-10/1600-5 У3 | НИЮД.757532.002 (8ИХ.720.056) | ГОСТ 5862-79 | 10 | — | 250 | 160 | 4,00 | 0,4 | |
| ИПК-10/2000-10 У3 | НИЮД.757532.001 (8ИХ.720.010) | ГОСТ 5862-79 | 10 | — | 250 | 210 | 6,90 | 0,69 | |
| ИПК-10/4000-15 У3 | НИЮД.757532.003 (Э-250) (8ИХ.720.053) | ГОСТ 5862-79 | 10 | — | 270 | 280 | 13,00 | 1,3 | |
| ИК-10-I-УХЛ1 | НИЮД.757523.107 (2ИП.813.115) | ГОСТ 5862-79 | 10 | 30 | 295 | 130 | 2,38 | 0,238 | |
| ИК-10-IV-УХЛ1 | ИНШЮ.757523.135-03 | ГОСТ 5862-79 | 10 | 30 | 295 | 130 | 2,38 | 0,238 | |
| ИП-10-100-I О2 | ИНЮМ.686153.002-02-01 | ГОСТ 5862-79 | 10 | 21 | 200 | 170 | 5,30 | 0,53 | |
| ИП-10-120 О2 | ИНЮМ.686153.002-03 | ГОСТ 5862-79 | 10 | 21 | 200 | 190 | 5,90 | 0,59 | |
| Изолятор | ИШУМ.757523.024 (5947) | ГОСТ 5862-79 | — | — | 210 | 100 | 1,8 | 0,18 | |
| Изолятор | ИШУМ.757523.080 (Э-6307) | ГОСТ 5862-79 | 10 | — | 165 | 75 | 0,9 | 0,09 | |
| Изолятор | ИНЮМ.757523.025 (3111) | ГОСТ 5862-79 | 6 | — | 60 | 85 | 0,38 | 0,038 | |
| Изолятор (ГАР-2-11912) | ИНЯЖ.757523.007 (Э-115) (2ИХ.813.177) | ГОСТ 5862-79 | 6 | — | 485 | 235 | 15,5 | 1,55 | |
| Изолятор (ГАР-3-14172) | ИНЯЖ.757523.017 (2ИХ.813.203) | ГОСТ 5862-79 | — | — | 247 | 100 | 3,2 | 0,32 | |
| Изолятор (БУ 7.890.088) | ИНЯЖ.757523.018 (2ИХ.813.197) | ГОСТ 5862-79 | 25 | — | 170 | 87 | 0,93 | 0,093 | |
| Изолятор (БУ-7-890.029) | ИНЯЖ.757523.019 (2ИХ.813.200) | ГОСТ 5862-79 | — | — | 170 | 75 | 0,7 | 0,07 | |
| Изолятор (БУ 7.890.087) | ИЛЯН.757523.081 | ГОСТ 5862-79 | 40 | — | 273 | 148 | 5,7 | 0,57 | |
| Изолятор (3А7.890.143) | ИНЯЖ.757523.014 (2ИХ.813.206) | ГОСТ 5862-79 | 20 | — | 153 | 148 | 3,3 | 0,33 | |
| Изолятор | ИНЯЖ.757513.024 (4611) (2ИХ.813.201) | ГОСТ 5862-79 | 10 | — | 230 | 115 | 2,12 | 2,12 | |
| Изолятор | ИНЯЖ.757513.032 (3110) | ГОСТ 5862-79 | 3 | — | 76 | 85 | 0,47 | 0,047 | |
| Изолятор | ИНЯЖ.757523.089 (5961) (2ИХ.813.186) | ГОСТ 5862-79 | 6 | — | 227 | 120 | 2,2 | 0,22 | |
| Изолятор проходной | ИНЯЖ 757523.097 (МО.874.001) (2ИХ.813.255) | ГОСТ 5862-79 | 6 | — | 120 | 86 | 0,57 | 0,057 | |
| Изолятор проходной | ИНЯЖ 757523.097-01 (МО.874.001) (2ИХ.813.255) | ГОСТ 5862-79 | 10 | — | 152 | 86 | 0,72 | 0,072 | |
| Изолятор | ИМБШ.757513.056 2ИХ.813.210 (4855) | ГОСТ 5862-79 | 3 | — | 95 | 100 | 0,74 | 0,074 | |
| Изолятор | ИНЯЖ.757523.094 (5554) (2ИХ.813.207) | ГОСТ 5862-79 | — | — | 138 | 55 | 0,34 | 0,034 | |
| Изолятор | ИШУМ.757513.060 (4746) | ГОСТ 5862-79 | — | — | 42 | 50 | 0,1 | 0,01 | |
| Изолятор (трехклеммный) | ИШУМ.757513.037 (2ИХ.813.230) | ГОСТ 5862-79 | 6 | — | 244 | 125 | 2,5 | 0,25 | |
| Изолятор | БИЛТ.757532.006 (8ТХ.720.516) | ГОСТ 5862-79 | 20 | — | 272 | 196 | 7,7 | 0,77 | |
| Изолятор | ИР 8.720.003 (ОВПР-10) | ГОСТ 5862-79 | 10 | 20 | 260 | 160 | 5,87 | 0,587 | |
| Изолятор | НИЮД.757513.020 | ГОСТ 5862-79 | 10,5 | — | 205 | 155 | 2,6 | ±7% 0,182 | |
| Пр ТО 40,5 | НИЮД.768 | МЭК 62155:2003 | 40,5 | 1050 | 540 | 285 | 33,0 | 3,3 | |
| Пр ТО 24 | НИЮД.767 | МЭК 62155:2003 | 24 | — | 380 | 210 | 10,0 | 1,0 | |
В условном обозначении изолятора типа ИК буквы и цифры обозначают:
И – изолятор;
К – для концевых муфт;
6; 10 – номинальное напряжение, кВ;
I; IV – конструктивное исполнение;
УХЛ, Т — климатическое исполнение;
1 – категория размещения.
ПМ-3И; ПМ-3А — изоляторы проходные для масляных выключателей. Предназначены для изоляции токоведущих частей масляных выключателей.
ПР-ВР-11; ПР-А-У-38 — изоляторы проходные неармированные для силовых трансформаторов тока.
ЗТ-1172; ЗТ-49; БИЛТ. 757532.006 — изоляторы керамические неармированные проходные для электрических машин. Предназначены для изоляции вводов электрических машин и турбогенераторов.
РС-3; РС-6; РС-10 — антенные изоляторы для различных установок связи, антенных устройств.
ПНК-10 УХЛ — изоляторы проходные неармированные для конденсаторов связи
В условном обозначении изолятора типа ПНК буквы и цифры обозначают:
П – проходной;
Н – наружной установки;
К – конденсаторный;
10 – класс напряжения, кВ;
УХЛ — климатическое исполнение.
Изоляторы серии ИПК — керамические проходные неармированные внутренней установки для комплектных распределительных устройств.
В условном обозначении типа изолятора буквы и цифры обозначают:
И – изолятор;
П – проходной;
К – для комплектных распределительных устройств;
10 – номинальное напряжение, кВ;
1600; 2000; 4000 – номинальный ток, А;
7,5; 10; 15 – минимальная разрушающая сила на изгиб, кН;
У, Т – климатическое исполнение для районов с умеренным и тропическим климатом;
3 – категория размещения (внутри помещений) по ГОСТ 15150-69.
